| Miejsce pochodzenia: | Jiangsu, Chiny |
|---|---|
| Nazwa handlowa: | Prostepper |
| Orzecznictwo: | CE/ISO/ROHS |
| Numer modelu: | PST57H380-3L35 |
| Minimalne zamówienie: | 1 szt |
| Cena: | Negotiable |
| Szczegóły pakowania: | 39 * 24 * 23 cm |
| Czas dostawy: | 10-15 dni |
| Zasady płatności: | Western Union, L / C, T / T |
| Możliwość Supply: | 25000 sztuk / miesiąc |
| Nazwa produktu: | 3-fazowy silnik krokowy Nema23 1,2 stopnia | Model: | PST57H380-3L35 |
|---|---|---|---|
| Hodling Torque: | 1,8 Nm | Prąd znamionowy: | 3,5 A / faza |
| kolor: | Czarny Sliver | Długość: | 80,5 mm |
| ODPORNOŚĆ: | 0,86 Oms / faza | waga: | 1,1 kg |
| High Light: | Silnik krokowy 1,8 Nm Nema 23,silnik krokowy Nema 23 1 |
||

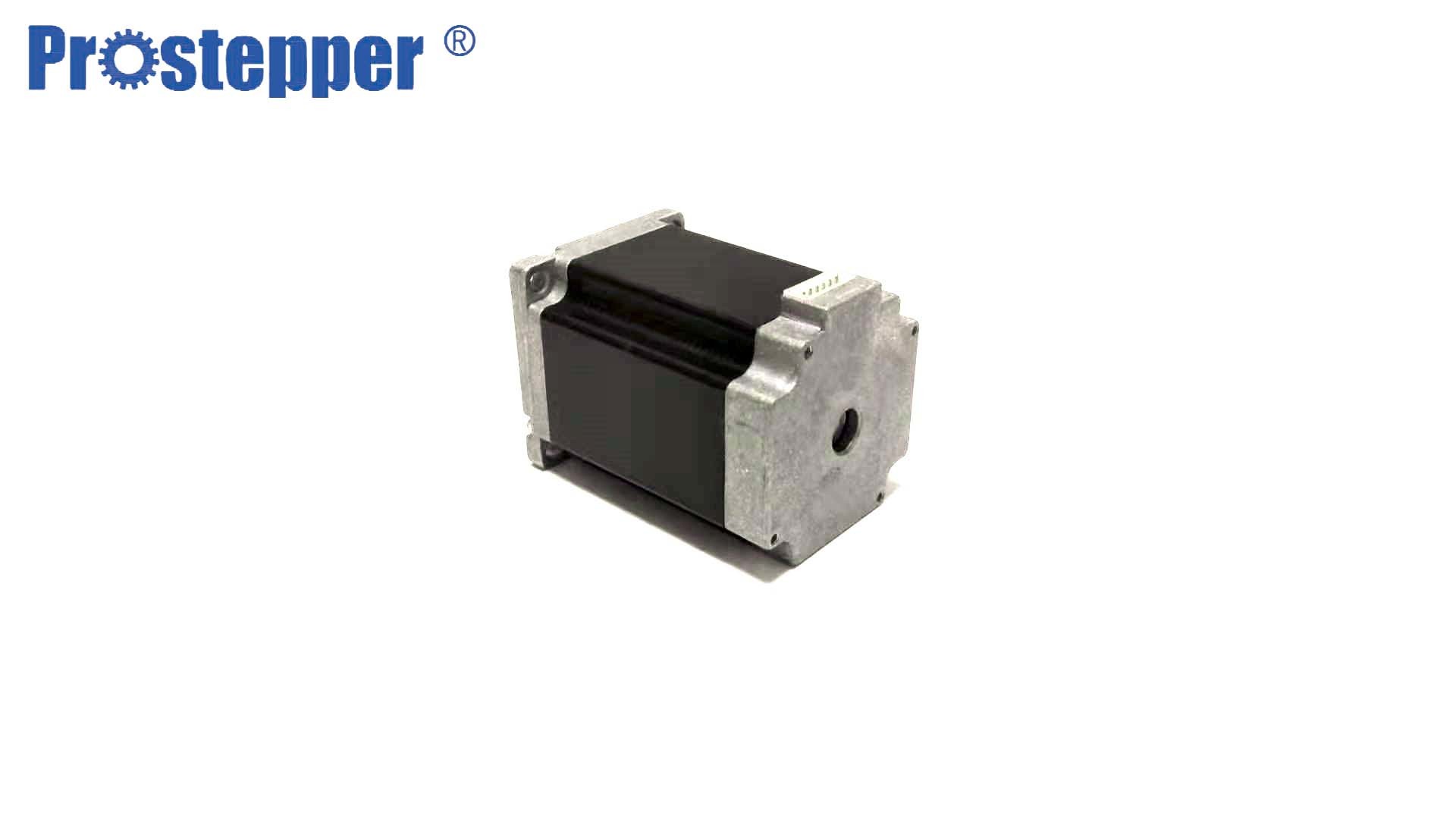

3-fazowy Nema23 1.2 stopnia 1.8Nm 3.5A/Faza PST57H380-3L35 hybrydowy silnik krokowy
Prostepper Motor koncentruje się na silnikach krokowych od ponad 20 lat.jesteśmy zobowiązani do tworzenia najpłynniejszych, najdokładniejszych i najbardziej innowacyjnych silników krokowych, które mogą być używane w dowolnym miejscu.Dziś mamy szeroką gamę standardowych i niestandardowych silników krokowych, silnik bezszczotkowy.
Nasze serie silników krokowych to: 20mm, 28mm, 35mm, 39mm, 42mm, 57mm, 60mm, 86mm, hybrydowy silnik krokowy dwufazowy, trójfazowy i czterofazowy.Asortyment silników bezszczotkowych DC obejmuje 42BLS, 57BL(S), 86BLS i pasujące sterowniki bezszczotkowe DC.
Dlatego produkty są zgodne z wymogami ROHS.Zastosowania obejmują robotykę, przemysłową elektronikę automatyki, sprzęt medyczny, sprzęt reklamowy, sprzęt drukarski, maszyny włókiennicze i tak dalej.Został wywieziony do Stanów Zjednoczonych, Niemiec, Włoch, Hiszpanii, Wielkiej Brytanii, Meksyku, Brazylii i innych ponad 20 krajów.
Ogólna specyfikacja:
| Specyfikacja | Charakterystyka silnika | |
| Klasa izolacji | Klasa B130°C | |
| Dokładność kąta kroku | ±0,09° | |
| Wytrzymać napięcie | AC500V (jedna minuta) | |
| Rezystancja izolacji | 100MQ MIN.500VDC | |
| Wzrost temperatury | 80*C MAX | |
| Gra promieniowa | Maks. 0,025 mm(Wsad 450g) | |
| Luz osiowy | Maks. 0,075 mm(Wsad 950g) | |
| Temperatura | -10~+50°C (bez kondensacji) | |
| Środowisko działania | Wilgotność | 85% wilgotności względnej maks.(Bez kondensacji) |
| Średni | Brak korozyjnego gazu lub pyłu.Nie w bezpośrednim kontakcie z wodą, olejem itp. | |
| Środowisko przechowywania | Temperatura | 0~+50°C (bez kondensacji) |
| Wilgotność | 85% wilgotności względnej maks.(Bez kondensacji) | |
| Życie | 5000 godzin MIN. | |
Obciążenie promieniowe i obciążenie osiowe
| Rozmiar silnika | Średnica wału (mm) | Obciążenie promieniowe (N) | Obciążenie osiowe (N) | ||||||
| Odległość od powierzchni montażowej (mm) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | — | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
Tryb nr: PST57H380-3L35
Połączenie :L
| Moment trzymania | 1N.m |
| Powiązany prąd | 3,5 A/Faza |
| Odporność | 1,8 Ω/fazę |
| Indukcyjność | 2 MH/faza |
| Bezwładność | 480 g.cm² |
| Waga | 1,1 kg |
| Długość | 80,5 mm |
Charakterystyka prędkości/momentu obrotowego (wartość referencyjna)
Krzywa prędkość/moment obrotowy jest oparta na warunkach testowych Prosteppera.Gdy zmieniają się warunki jazdy, zmienia się również dynamiczny moment obrotowy.
Prąd znamionowy wskazany w specyfikacji jest wartością skuteczną, należy dostosować prąd sterownika poniżej prądu znamionowego.
Kontur (jednostka: mm)
| Model | L |
| PST57H355 | 55.mm |
| PST57H380 | 80,5 mm |
Silnik krokowy to silnik sterujący, który zapewnia precyzyjną kontrolę pozycji i prędkości.
Silnik krokowy może przetwarzać sygnał impulsu elektrycznego na ruch kątowy i liniowy, bez konieczności stosowania urządzenia sprzężenia zwrotnego do wykrywania położenia.Ponadto prędkość i przyspieszenie obrotów silnika można kontrolować poprzez kontrolowanie częstotliwości impulsów, aby osiągnąć cel regulacji prędkości.Silnik i napęd stanowią tani system sterowania, który jest prosty w budowie.
Cechy silnika krokowego prostepperów
Dokładna kontrola pozycji
Przemieszczenie kątowe silnika krokowego można precyzyjnie kontrolować za pomocą liczby impulsów elektrycznych.Dokładność kąta można kontrolować w zakresie ±0,09゜bez żadnych urządzeń sprzężenia zwrotnego.
Obrót do przodu/do tyłu, pauza i przytrzymanie
Obroty silnika krokowego do przodu/do tyłu mogą być sterowane przez sekwencję wejściową sterowanych impulsów elektrycznych.
W przypadku blokady silnika krokowego (uzwojenie silnika jest zasilane, nie ma polecenia zewnętrznego impulsu elektrycznego), silnik krokowy może nadal utrzymywać określoną moc wyjściową.
Dłuższe życie
Silnik krokowy to konstrukcja mechaniczna, która nie musi być komutowana przez szczotkę i czujnik Halla, co zmniejsza prawdopodobieństwo awarii i zwiększa żywotność silnika.Żywotność silnika krokowego zwykle zależy od żywotności łożyska.
Podanie
Silniki krokowe mają różne zastosowania, ale niektóre z najczęstszych to:
* Sprzęt do drukowania 3D
* Maszyny tekstylne
* Prasy drukarskie
* Automaty do gier
* Maszyny do obrazowania medycznego
* Mała robotyka
* Frezarki CNC
* Sprzęt spawalniczy
WhatsApp, Wechat
Wszelkie zapytania e-mail lub wiadomości handlowe zostaną udzielone w ciągu 24 godzin.
Normalne próbki mogą być oferowane bardzo szybko (w ciągu 10 dni)
Indywidualna usługa dla rodzaju silnika zgodnie z Twoimi wymaganiami
Profesjonalne wsparcie techniczne i obsługa posprzedażna
Pozyskiwanie części silnika, takich jak przekładnie, enkodery, kable, złącza itp
Jeśli potrzebujesz więcej informacji, skontaktuj się z nami.Będziemy przywiązywać dużą wagę do wszelkich Twoich problemów.Mam nadzieję, że uda nam się nawiązać długoterminową efektywną współpracę.
