| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | prostepper |
| Orzecznictwo: | CE/ISO/ROHS |
| Numer modelu: | PST57H276-4L40 |
| Minimalne zamówienie: | 10 sztuk |
| Cena: | Negotiable |
| Szczegóły pakowania: | 38,5 * 24 * 23 cm |
| Czas dostawy: | 5-8 dni roboczych |
| Zasady płatności: | T / T, Western Union, L / C, MoneyGram |
| Możliwość Supply: | 250000 sztuk na miesiąc |
| Imię: | Silnik krokowy Nema23 | Rozmiar ramy silnika: | 57mm |
|---|---|---|---|
| Holding Torque: | 2n.m | Powiązany prąd: | 4A / faza |
| waga: | 1,1 kg | Długość: | 76.5mm |
| High Light: | Silnik krokowy Nema 23 o wysokim momencie obrotowym,silnik krokowy o wysokim momencie obrotowym 2N.m,dwubiegunowy silnik krokowy 57 mm |
||

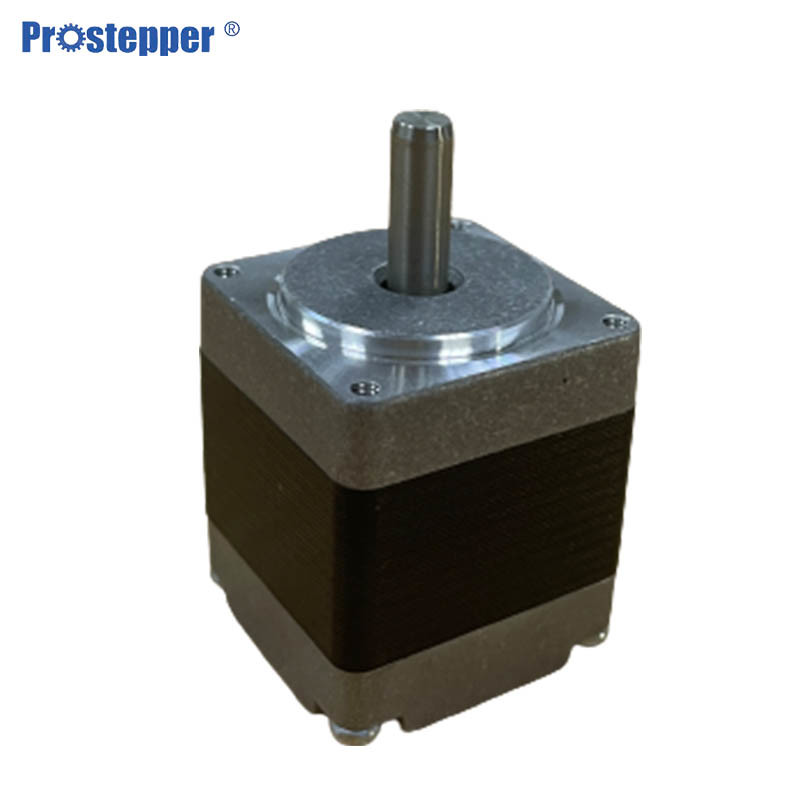

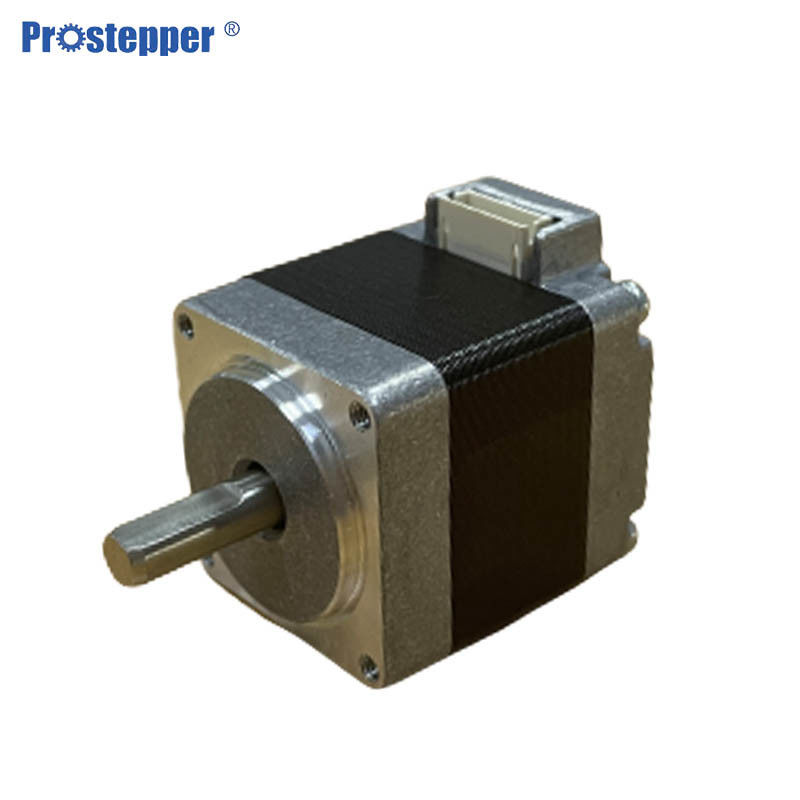

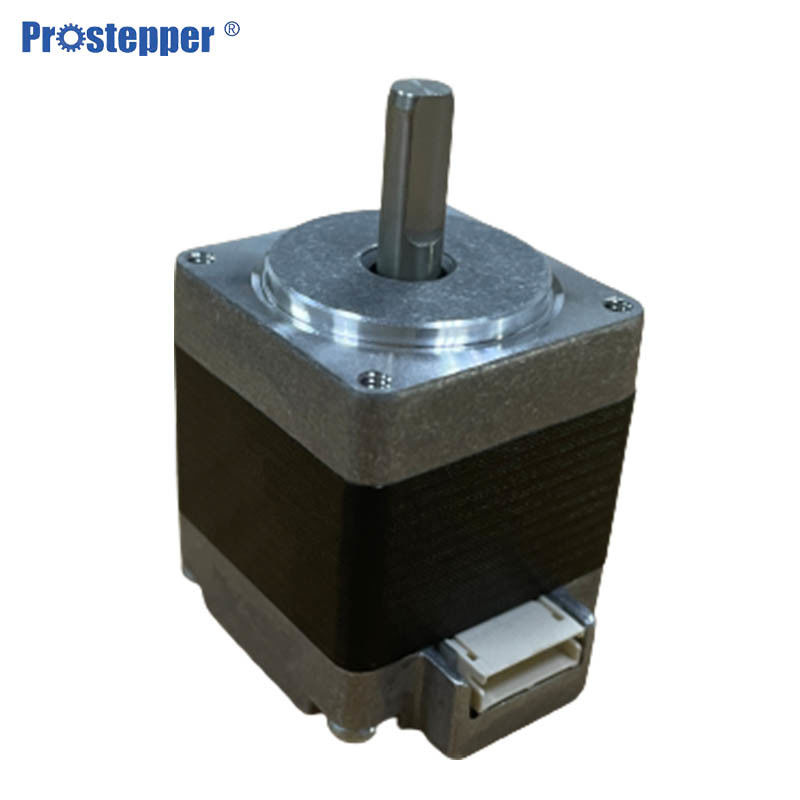

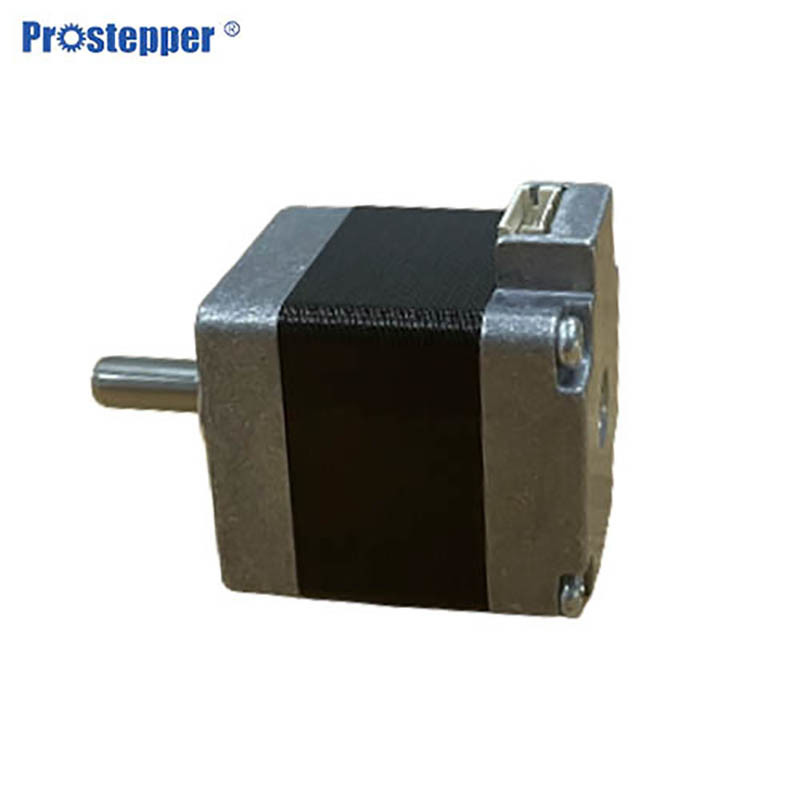

Hybrydowy silnik krokowy 57 mm Nema 23 Holding Torque 2 Nm do przemysłowych urządzeń automatyki elektrycznej
Changzhou Prostepper Co. Ltd jest producentem i eksporterem różnych silników krokowych z 20 letnim doświadczeniem.
Zakres silnika krokowego:
(1) NEMA 08 do NEMA 43, puszka z przekładnią i śrubą pociągową
(2) Nasze produkty mają dobrą jakość i dość konkurencyjną cenę.
(3) Możemy wprowadzić niestandardowe zmiany zgodnie z wymaganiami klientów.
Silnik marki Prostepper zawsze posiada własny system przywołania jak poniżej:
·
Szczegółową specyfikację produktu 2-fazowego hybrydowego silnika krokowego 57 mm można znaleźć poniżej:
| Tryb nr | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
| Moment trzymania | 0,6Nm | ||
| Powiązany prąd | 1A/faza | 2A/faza | 3A/faza |
| Odporność | 4,2 Ω/fazę | 1.2Ω/faza | 0.51Ω/faza |
| Indukcyjność | 8,9 MH/faza | 2.1MH/faza | 1MH/faza |
| Bezwładność | 140g.cm2 | ||
| Waga | 0,46 kg | ||
| Długość | 42,5 mm | ||
| Połączenie | P | ||
| Tryb nr | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
| Moment trzymania | 0,8Nm | ||
| Powiązany prąd | 1A/faza | 2A/faza | 3A/faza |
| Odporność | 4,7 Ω/faza | 1,25Ω/faza | 0,57Ω/fazę |
| Indukcyjność | 10.8MH/faza | 2.7MH/faza | 1.2MH/faza |
| Bezwładność | 180g.cm2 | ||
| Waga | 0,52 kg | ||
| Długość | 45,5 mm | ||
| Połączenie | P | ||
| Tryb nr | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
| Moment trzymania | 0,8Nm | ||
| Powiązany prąd | 1A/faza | 2A/faza | 3A/faza |
| Odporność | 4,7 Ω/faza | 1,25Ω/faza | 0,57Ω/fazę |
| Indukcyjność | 10.8MH/faza | 2.7MH/faza | 1.2MH/faza |
| Bezwładność | 180g.cm2 | ||
| Waga | 0,52 kg | ||
| Długość | 45,5 mm | ||
| Połączenie | P | ||
| Tryb nr | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
| Moment trzymania | 1,2Nm | ||
| Powiązany prąd | 2A/faza | 3A/faza | 4A/faza |
| Odporność | 1,6 Ω/faza | 0,7Ω/faza | 0,45 Ω/faza |
| Indukcyjność | 5.2MH/faza | 2,4 MH/faza | 1,4MH/faza |
| Bezwładność | 280g.cm2 | ||
| Waga | 0,72 kg | ||
| Długość | 55,5 mm | ||
| Połączenie | P | ||
| Tryb nr | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
| Moment trzymania | 1,7 Nm | ||
| Powiązany prąd | 2A/faza | 3A/faza | 4A/faza |
| Odporność | 2Ω/faza | 0,9Ω/faza | 0.5Ω/faza |
| Indukcyjność | 6MH/faza | 2.7MH/faza | 1,6MH/faza |
| Bezwładność | 280g.cm2 | ||
| Waga | 0,72 kg | ||
| Długość | 55,5 mm | ||
| Połączenie | P | ||
| Tryb nr | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
| Moment trzymania | 2N.m | |||
| Powiązany prąd | 3A/faza | 4A/faza | 5A/faza | |
| Odporność | 1.1Ω/faza | 0,65Ω/faza | 0,37Ω/fazę | |
| Indukcyjność | 4.2MH/faza | 2.35MH/fazaP | 1.8MH/faza | |
| Bezwładność | 480g.cm2 | |||
| Waga | 1,1 kg | |||
| Długość | 76,5 mm | |||
| Połączenie | P | L | ||
| Tryb nr | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
| Moment trzymania | 2,2 Nm | |||
| Powiązany prąd | 3A/faza | 4A/faza | 5A/faza | |
| Odporność | 1.2Ω/faza | 0,65Ω/faza | 0,36 Ω/fazę | |
| Indukcyjność | 4,5 MH/fazę | 2,5MH/faza | 1.76MH/faza | |
| Bezwładność | 520g.cm2 | |||
| Waga | 1,2 kg | |||
| Długość | 80,5 mm | |||
| Połączenie | P | L | ||
| Tryb nr | PST57H2100-4L40 |
PST57H2100-4L50
|
| Moment trzymania | 3N.m | |
| Powiązany prąd | Faza | 5A/faza |
| Odporność | 0,88Ω/faza | 0.5Ω/faza |
| Indukcyjność | 3.2MH/faza | 2.MH/faza |
| Bezwładność | 720 | |
| Waga | 1,5 | |
| Długość | 101 | |
| Połączenie | L | |
Ten rysunek wymiary (jednostka = mm) pokazuje silnik z dwoma wałami.Silnik jednowałowy nie ma niebieskiej części wału i wymiarów otworów oznaczonych *.
| Model | L |
| PST57H242 | 42,5 mm |
| PST57H245 | 45,5 mm |
| PST57H251 | 51,5 mm |
| PST57H255 | 55,5 mm |
| PST57H265 | 64,5 mm |
| PST57H276 | 76,5 mm |
| PST57H280 | 80,5 mm |
| PST57H2100 | 101mm |
Charakterystyka prędkości/momentu obrotowego (wartość odniesienia)
Kontrola jakości hybrydowego silnika krokowego w całym procesie
Kontrola surowców
Kontrola zgodnie ze standardem testowania surowca lub rysunku
Monitoring i pomiar w procesie produkcyjnym
Samokontrola przetestowana przez produkcję partii QC
Sprawdzenie końcowe i wykonanie eksperymentu
Wszystkie produkty powinny być testowane przez profesjonalny sprzęt
Czy możesz podać nam następujące informacje?
Jest kilka ważnych elementów: rozmiar, długość silnika krokowego, moment trzymający, napięcie, prąd itp. Po potwierdzeniu niektórych z nich i poinformowaniu nas, możemy wysłać ci odpowiedni.
Możesz przesłać nam model, którego używasz, a my pomożemy Ci znaleźć najbardziej odpowiedni.
Prostepper motor może zapewnić najlepszą obsługę dla wszystkich klientów, ponieważ mamy przewagę nad innymi firmami motoryzacyjnymi.
| 1 | Surowiec-Słynna marka w Chinach lub na pokładzie | Kontroluj jakość surowca |
| 2 | Części zamienne sprawdzane przez osobę QA i QC, Szkolenie pracowników operacyjnych | Kontroluj proces produkcji |
| 3 | Design-wysoka wydajność zoptymalizowana w obwodzie elektromagnetycznym |
Zwiększenie momentu obrotowego silnika Obniż rosnący zakres temperatur na silniku Promuj działającą stajnię |
| 4 | Dokładna kontrola pozycji | Dokładność kąta można kontrolować w zakresie ± 0,09 ° |
| 5 | Obrót do przodu/do tyłu, zatrzymanie awaryjne i funkcja blokady | Utrzymuj pewien moment obrotowy wyjściowy! |
| 6 | Długa żywotność, ponad 5000 godzin | Żywotność silnika krokowego zwykle zależy od żywotności łożyska.Mamy dobrej jakości łożysko i wszystkie kontrole |
Zapraszamy do zadania problemu dotyczącego silnika krokowego, mamy nadzieję, że zapewnimy ci najlepszą obsługę.
