Miejsce pochodzenia: | Chiny |
---|---|
Nazwa handlowa: | prostepper |
Orzecznictwo: | CE/ISO/ROHS |
Numer modelu: | PST57H245-4P30 |
Minimalne zamówienie: | 10 sztuk |
Cena: | USD8.8-USD13.8/pcs |
Szczegóły pakowania: | 38,5 * 24 * 23 cm |
Czas dostawy: | 5-8 dni roboczych |
Zasady płatności: | T / T, Western Union, L / C, MoneyGram |
Możliwość Supply: | 250000 sztuk na miesiąc |
Imię: | Hybrydowy silnik krokowy Nema23 | Holding Torque: | 0,6 Nm |
---|---|---|---|
Powiązany prąd: | 3A / faza | waga: | 0,52 kg |
Długość: | 45,5 mm | Połączenie: | Złącze (prąd znamionowy mniejszy niż 3 Amp) |
Podanie: | Wyposażenie medyczne | ||
High Light: | Hybrydowy liniowy silnik krokowy Nema 23,hybrydowy liniowy silnik krokowy 45,5 mm |

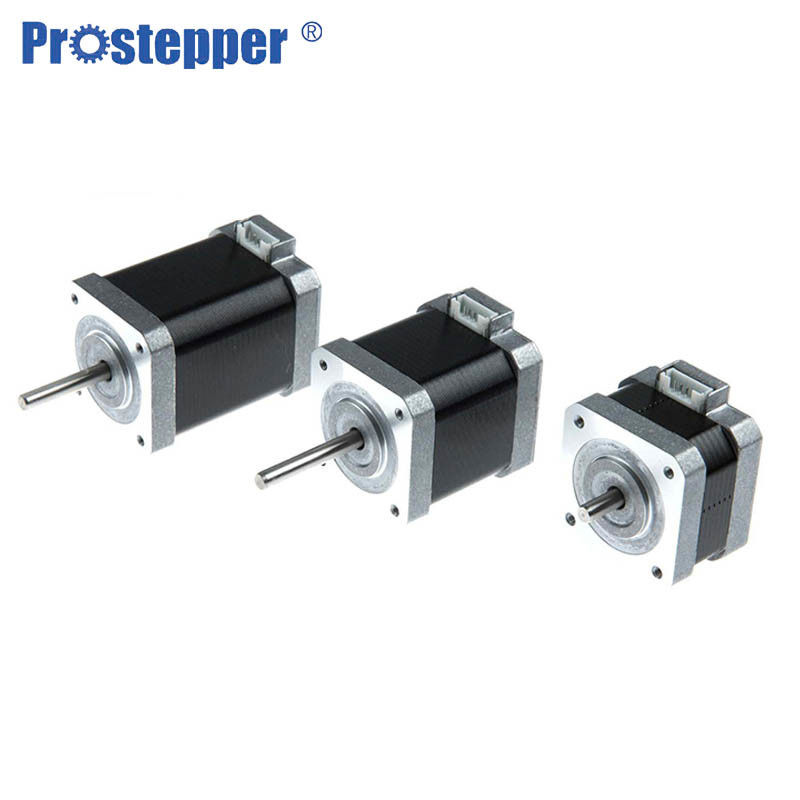

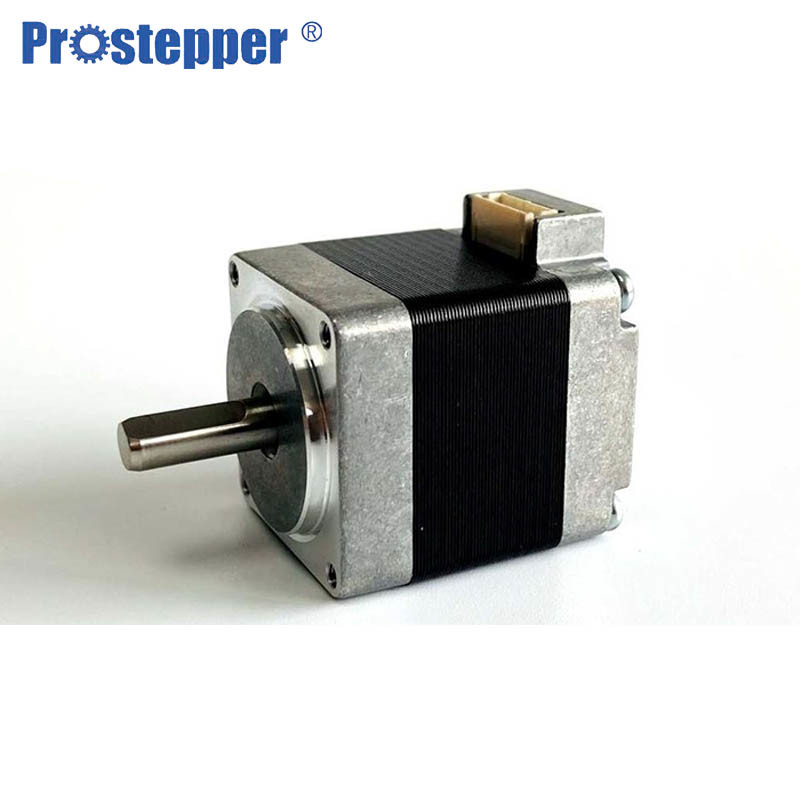

2-fazowy silnik krokowy Nema23 1,8 stopnia do małego silnika krokowego na pompie powietrza
Profesjonalny manfacuturer do silnika krokowego, posiada NEMA8, NEMA11.NEMA14, NEMA17, NEMA23, NEMA34
1,8 stopnia, 0,9 stopnia.Pojedynczy wał i podwójny wał
Opis
Jesteśmy wiodącym producentem silników w Chinach.Nasze produkty obejmują silniki krokowe HB, silniki BLDC, serwosilniki i systemy sterowników.
1) Nasze produkty mają dobrą jakość i dość konkurencyjną cenę.
2) Możemy dokonywać niestandardowych zmian zgodnie z wymaganiami klientów.
Główne rynki i zastosowania
Prostepper ma dużą grupę klientów na całym świecie, a produkty eksportuje do ponad 10 krajów, w tym do Stanów Zjednoczonych;Niemcy, Szwajcaria;Włochy, Korea i Japonia, itd. Nasze produkty są szeroko stosowane w różnych gałęziach przemysłu, takich jak maszyny tekstylne, medycyna, robotyka;Pakowanie, drukowanie, komunikacja, automatyzacja biura;przemysł półprzewodników i różne urządzenia automatyki przemysłowej.
Zalety hybrydowego silnika krokowego są następujące: -
Specyfikacja silnika dla 2-fazowego hybrydowego silnika krokowego 57 mm
Tryb nr | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
Trzymając Torque | 0,6 Nm | ||
Powiązany prąd | 1A / faza | 2A / faza | 3A / faza |
Odporność | 4,2 Ω / faza | 1,2 Ω / faza | 0,51Ω / faza |
Indukcyjność | 8,9 MH / faza | 2,1 MH / faza | 1 MH / faza |
Bezwładność | 140g.cm2 | ||
Waga | 0,46 kg | ||
Długość | 42,5 mm | ||
Połączenie | P. |
Tryb nr | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
Trzymając Torque | 0,8 Nm | ||
Powiązany prąd | 1A / faza | 2A / faza | 3A / faza |
Odporność | 4,7 Ω / faza | 1,25Ω / faza | 0,57Ω / faza |
Indukcyjność | 10,8 MH / faza | 2,7 MH / faza | 1,2 MH / faza |
Bezwładność | 180g.cm2 | ||
Waga | 0,52 kg | ||
Długość | 45,5 mm | ||
Połączenie | P. |
Tryb nr | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
Trzymając Torque | 0,8 Nm | ||
Powiązany prąd | 1A / faza | 2A / faza | 3A / faza |
Odporność | 4,7 Ω / faza | 1,25Ω / faza | 0,57Ω / faza |
Indukcyjność | 10,8 MH / faza | 2,7 MH / faza | 1,2 MH / faza |
Bezwładność | 180g.cm2 | ||
Waga | 0,52 kg | ||
Długość | 45,5 mm | ||
Połączenie | P. |
Tryb nr | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
Trzymając Torque | 1,2 Nm | ||
Powiązany prąd | 2A / faza | 3A / faza | 4A / faza |
Odporność | 1,6 Ω / faza | 0,7Ω / faza | 0,45 Ω / faza |
Indukcyjność | 5,2 MH / faza | 2,4 MH / faza | 1,4 MH / faza |
Bezwładność | 280g.cm2 | ||
Waga | 0,72 kg | ||
Długość | 55,5 mm | ||
Połączenie | P. |
Tryb nr | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
Trzymając Torque | 1,7 Nm | ||
Powiązany prąd | 2A / faza | 3A / faza | 4A / faza |
Odporność | 2 Ω / faza | 0,9 Ω / faza | 0,5 Ω / faza |
Indukcyjność | 6MH / faza | 2,7 MH / faza | 1,6 MH / faza |
Bezwładność | 280g.cm2 | ||
Waga | 0,72 kg | ||
Długość | 55,5 mm | ||
Połączenie | P. |
Tryb nr | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
Trzymając Torque | 2N.m | |||
Powiązany prąd | 3A / faza | 4A / faza | 5A / faza | |
Odporność | 1,1 Ω / faza | 0,65 Ω / faza | 0,37Ω / faza | |
Indukcyjność | 4,2 MH / faza | 2,35 MH / faza | 1,8 MH / faza | |
Bezwładność | 480g.cm2 | |||
Waga | 1,1 kg | |||
Długość | 76,5 mm | |||
Połączenie | P. | L |
Tryb nr | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
Trzymając Torque | 2,2 Nm | |||
Powiązany prąd | 3A / faza | 4A / faza | 5A / faza | |
Odporność | 1,2 Ω / faza | 0,65 Ω / faza | 0,36Ω / faza | |
Indukcyjność | 4,5 MH / faza | 2,5 MH / faza | 1,76 MH / faza | |
Bezwładność | 520g.cm2 | |||
Waga | 1,2 kg | |||
Długość | 80,5 mm | |||
Połączenie | P. | L |
Tryb nr | PST57H2100-4L40 |
PST57H2100-4L50
|
Trzymając Torque | 3N.m | |
Powiązany prąd | Faza | 5A / faza |
Odporność | 0,88 Ω / faza | 0,5 Ω / faza |
Indukcyjność | 3,2 MH / faza | 2.MH/Phase |
Bezwładność | 720 | |
Waga | 1.5 | |
Długość | 101 | |
Połączenie | L |
Ta linia przedstawia silnik dwuwałowy.Silnik jednowałowy nie ma niebieskiego wału częściowego i oznaczonych * rozmiarów otworów.
Model | L |
PST57H242 | 42,5 mm |
PST57H245 | 45,5 mm |
PST57H251 | 51,5 mm |
PST57H255 | 55,5 mm |
PST57H265 | 64,5 mm |
PST57H276 | 76,5 mm |
PST57H280 | 80,5 mm |
PST57H2100 | 101mm |
Charakterystyka prędkości / momentu obrotowego (wartość odniesienia)
Nasze gorące produkty silnika krokowego
Silniki krokowe serii 57mm w naszej firmie cieszą się największą popularnością na rynkach, ponieważ produkt z tej serii jest naszym atutem, jakość jest bardzo stabilna, więc nasze koszty są najniższe, jesteśmy gotowi na zapasy, jeśli chcesz wybrać wydajność silniki stabilne, a silnik 57mm może być szeroko stosowany w wielu dziedzinach, marka PROSTEPPER jest bardzo znana klientom, nadaje się dla kierowców, jest szeroko stosowana w maszynach odzieżowych, CNC, maszynach tekstylnych, maszynach pakujących, sprzęcie medycznym, obróbce wiązek przewodów i inne branże.
Większość klientów lubi wybierać ten model hybrydowego silnika krokowego.Prostepper ma dużą grupę klientów na całym świecie, a produkty eksportuje do ponad 10 krajów, w tym do Stanów Zjednoczonych;Niemcy, Szwajcaria;Włochy, Korea i Japonia itp.
Silnik Prostepper może oferować usługę specjalistyczną, ponieważ mamy naszą przewagę inną niż inna firma motoryzacyjna.
a. zawsze lubimy wybierać surowce od znanego dostawcy w Chinach lub za granicą, aby zapewnić dobrą jakość silnika
b.Każda część zamienna jest ściśle kontrolowana w całym procesie produkcyjnym przez osobę odpowiedzialną za kontrolę jakości i kontrolę jakości, mamy również szkolenia dla pracowników operacyjnych.
c.Zoptymalizowana pod kątem wysokiej wydajności konstrukcja obwodu elektromagnetycznego, zwiększająca moment obrotowy silnika, obniżająca rosnący zakres temperatury na silniku, promująca bardziej stabilną pracę silnika.
re.Precyzyjna kontrola pozycji, może zaakceptować OEM
mi.Obroty do przodu / do tyłu, zatrzymanie awaryjne i funkcja blokady
fa.Skuteczna kontrola kąta i prędkości
Ogólnie rozmiar opakowania: 38.5domx24cmx23cm opakowanie wewnętrzne: pianka EPE, opakowanie zewnętrzne to karton z folią PE.
Jeśli masz specjalne wymagania dotyczące pakowania, poinformuj nas, pomożemy Ci dodać znaki na opakowaniu.
Czy znasz zastosowania naszych silników krokowych?
· drukowanie 3d
· Systemy sterowania lotem
Automatyka rolnicza
Transport materiałów - przenośnik, rozdzielacz, robotyka, AGV
· Obróbka metali - EDM, Waterjet, Laser, Wire Feed Spawanie
· Żywność i napoje - napełnianie, zawory, automatyzacja fast foodów
· Inspekcja, wizja i testy - CMM, komparator optyczny, wizja
· Pakowanie - przetwarzanie, owijanie i owijanie, przewodnik internetowy, krajarka, paletyzacja, poduszka
· Systemy pozycjonowania - siłownik liniowy, stolik liniowy, stolik wieloosiowy, indeksator obrotowy
· Robotyka - inspekcja rur, zanurzalność, czyszczenie
· Textile - Loom, Shuttle, Systemy tnące, Nożyce, Haft
· Automatyzacja obróbki drewna - piła panelowa, frezarka, miernik
· Pompa - dozowanie, otwór dolny, bez uszczelnienia
· Farba w sprayu
Działanie silnika krokowego:
Silniki krokowe działają inaczej niż Silniki szczotkowe na prąd stały, które obracają się po przyłożeniu napięcia do ich zacisków.Z drugiej strony silniki krokowe w rzeczywistości mają wiele uzębionych elektromagnesów rozmieszczonych wokół centralnego kawałka żelaza w kształcie koła zębatego.Elektromagnesy są zasilane przez zewnętrzny obwód sterujący, na przykład mikrokontroler.
Dlaczego właśnie my ?
za.Wybierz surowce od znanego dostawcy markowego w Chinach lub za granicą
b.Każda część zamienna podlega ścisłej kontroli w całym procesie produkcyjnym
do.Zoptymalizowana pod kątem wydajności konstrukcja obwodu elektromagnetycznego, zwiększająca moment obrotowy silnika, obniżająca rosnący zakres temperatury na silniku, sprzyjająca stabilniejszej pracy silnika.
re.Precyzyjna kontrola pozycji
mi.Obroty do przodu / do tyłu, zatrzymanie awaryjne i funkcja blokady
fa.Skuteczna kontrola kąta i prędkości
sol.Rozmiar mechaniczny w 100% spełnia wymagania klienta
godz.Staramy się jak najlepiej stworzyć rozwiązanie spełniające specjalistyczne wymagania klienta, możemy również zapewnić usługę od drzwi do drzwi
