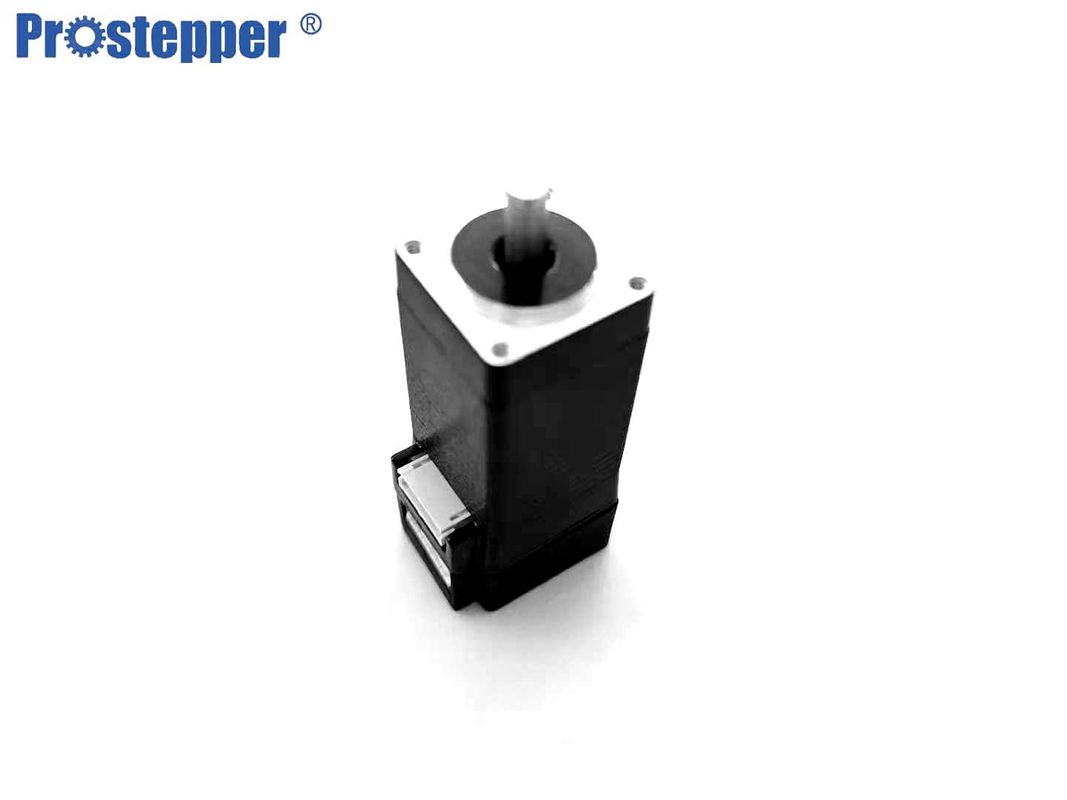

28mm Nema 11 1,8 stopnia 0,12NM Automatyczny silnik krokowy

Podstawowe informacje
Miejsce pochodzenia: Jiangsu, Chiny
Nazwa handlowa: Prostepper
Orzecznictwo: CE.ISO.ROHS.
Numer modelu: PEM28H245E2KzS
Minimalne zamówienie: 10 sztuk
Cena: USD24.3-26.3PCS
Szczegóły pakowania: 38,5 * 24 * 23
Czas dostawy: 7-25 dni roboczych
Zasady płatności: T / T, Western Union, L / C
Możliwość Supply: 250000 sztuk miesięcznie
Nazwa produktu: silnik krokowy enkodera Holding Torque: 0,12 Nm
kolor: Czarny i srebrny Miejsce pochodzenia: Jiangsu, Chiny
Wynik: Różnicowy Długość modelu: 45mm
Wzrost temperatury: 80 ° C maks MOQ: 10 sztuk
High Light:

0.12N.M Automatic Stepper Motor

,

12NM automatyczny silnik krokowy

,

automatyczny silnik krokowy 1

NEMA11 Enkoder silnik krokowy 28 mm hybrydowy silnik krokowy 1,8 stopnia


Porady: Na jakie typy silników krokowych jest podzielony?



Silnik krokowy dzieli się na trzy typy: silnik krokowy z magnesami trwałymi (PM), silnik krokowy o zmiennej reluktancji (VR) i silnik krokowy hybrydowy (HB).

  1. Silnik krokowy PM jest generalnie 2-fazowy, z małym momentem obrotowym i objętością, jego kąt kroku wynosi zwykle 7,5 ° lub 15 °.
  2. Silnik krokowy VR jest generalnie 3-fazowy;można zrealizować wysoki moment obrotowy;kąt kroku wynosi zwykle 1,5, ale hałas i wibracje są duże.Obwód magnetyczny wirnika silnika krokowego VR jest wykonany z miękkich materiałów magnetycznych.Na wirniku występuje wielofazowe uzwojenie wzbudzające.Moment obrotowy jest generowany poprzez wykorzystanie zmiany przewodnictwa magnetycznego.
  3. Silnik krokowy HB, wskazujący na zmieszanie zalet PM i VR, dzieli się na 2-fazowy, 3-fazowy i 5-fazowy.Kąt krokowy dla 2-fazowej wynosi zwykle 1,8 °, 3-fazowego 1,2 °, a 5-fazowego 0,72 °.Jest przeważnie szeroko stosowany.

Hybrydowe silniki krokowe 0,9 ° i 1,8 °

Kąt kroku 1,8 °, silniki są bezpośrednio kompatybilne z płytami napędowymi silników krokowych, a także napędzają każdy silnik (jeśli jest to wymagane) w trybie pół kroku, tj. 0,9 ° na krok, co skutkuje wyższą rozdzielczością, większą stabilnością działania i szybszymi prędkościami skokowymi.Kierunek, prędkość, przyspieszanie / zwalnianie mogą być kontrolowane przez sterownik silnika krokowego., Podanie prawidłowej sekwencji impulsów elektrycznych do uzwojeń silnika krokowego powoduje obrót wrzeciona o 1,8 ° (tj. 200 kroków na obrót).Prawidłowo załadowane i napędzane silniki te wytwarzają dyskretne stopnie wyjściowe.Liczba kroków i prędkość obrotowa są określane przez liczbę impulsów i częstotliwość sygnału wejściowego.Zapewnia to idealną metodę kontroli prędkości i pozycji.Silniki są bezpośrednio kompatybilne z płytami napędowymi silników krokowych.




Enkoder silnik krokowy specyfikacji



Trzymając Torque 0,12 Nm
Powiązany prąd 1,5 A / faza
Odporność 3Ω / faza
Indukcyjność 3MH / faza
Bezwładność 12g.cm²
Indeks
Wynik Różnicowy
Rozdzielczość enkodera 1000CPR


28mm Nema 11 1,8 stopnia 0,12NM Automatyczny silnik krokowy 0





28mm Nema 11 1,8 stopnia 0,12NM Automatyczny silnik krokowy 1




Opis produktu silnika krokowego enkodera

  1. Automatyczna praca maszyny, stabilna praca automatyczna, wysoka wydajność przetwarzania.

    Rozmiar mechaniczny w 100% spełnia wymagania, aby zapewnić, że nie ma większego błędu w procesie użytkowania

  2. Dokładna kontrola pozycji

    Kątowe przemieszczenie silnika krokowego może być precyzyjnie kontrolowane przez liczbę impulsów elektrycznych, a dokładność kąta może być kontrolowana w zakresie ± 0,09 ° bez żadnych urządzeń sprzężenia zwrotnego.

  3. Ściśle kontroluj produkcję części, aby poprawić jakość części

  4. Dokładna kontrola prędkości

    Prędkość obrotową silnika krokowego można precyzyjnie kontrolować, kontrolując częstotliwość impulsu elektrycznego.

  5. Dłuższe życie

    Silnik krokowy to konstrukcja mechaniczna, której nie trzeba zmieniać za pomocą szczotki elektrycznej lub czujnika Halla, co zmniejsza prawdopodobieństwo i zwiększa żywotność silnika. Żywotność silnika krokowego jest zwykle określana przez żywotność łożyska.

28mm Nema 11 1,8 stopnia 0,12NM Automatyczny silnik krokowy 2


Zastosowanie enkodera do silnika krokowego

·wysoka precyzja

·Wysoki moment obrotowy

·trwały

·średni rozmiar

·Dokładność krokowa: ± 5%

·Dokładność rezystancji: ± 10%

·Dokładność indukcyjności: ± 20%

·Wzrost temperatury: 80 ° C Maks.

·Temperatura otoczenia: -20 ° C ... + 50 ° C

·Rezystancja izolacji: 100MOhm min.500 V DC

·Wytrzymać: 500 V AC, 1 minuta



Sterowane komputerowo silniki krokowe to rodzaj systemu sterowania ruchem.Są one zwykle sterowane cyfrowo jako część systemu otwartej pętli do użytku w zastosowaniach związanych z trzymaniem lub pozycjonowaniem.

W dziedzinie laserów i optyki są często używane w precyzyjnych urządzeniach pozycjonujących, takich jak siłowniki liniowe, stopnie liniowe, stopnie obrotowe, goniometry i mocowania lusterek.Inne zastosowania to maszyny pakujące i pozycjonowanie stopni pilotowych zaworów w systemach sterowania płynami.

W handlu silniki krokowe są używane w stacjach dyskietek, skanerach płaskich, drukarkach komputerowych, ploterach, automatach do gier, skanerach obrazu, napędach płyt kompaktowych, inteligentnym oświetleniu, obiektywach kamer, maszynach CNC, a ostatnio w drukarkach 3D.
