| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | Prostepper |
| Orzecznictwo: | CE/ISO/ROHS |
| Numer modelu: | PST60H256-4L40 |
| Minimalne zamówienie: | 1 szt |
| Cena: | Negotiable |
| Szczegóły pakowania: | Opakowanie wewnętrzne to pianka EPE, opakowanie zewnętrzne to caton z folią, rozmiar kartonu to 32,5 |
| Czas dostawy: | w ciągu 10 dni roboczych od otrzymania płatności |
| Zasady płatności: | T / T, Western Union, MoneyGram |
| Możliwość Supply: | 250000 SZT |
| Nazwa produktu: | Drutowy silnik krokowy Nema24 | Prowadzić: | 4 |
|---|---|---|---|
| Funkcja: | Wysoki moment obrotowy, stabilny | Złącze: | Rodzaj drutu ołowiowego |
| Polarny: | 2) | Długość: | 56mm |
| waga: | 0,8 kg | Podanie: | Wyposażenie medyczne |
| High Light: | Silnik krokowy z momentem obrotowym 60 mm,silnik krokowy z momentem obrotowym 1,5 N.M |
||

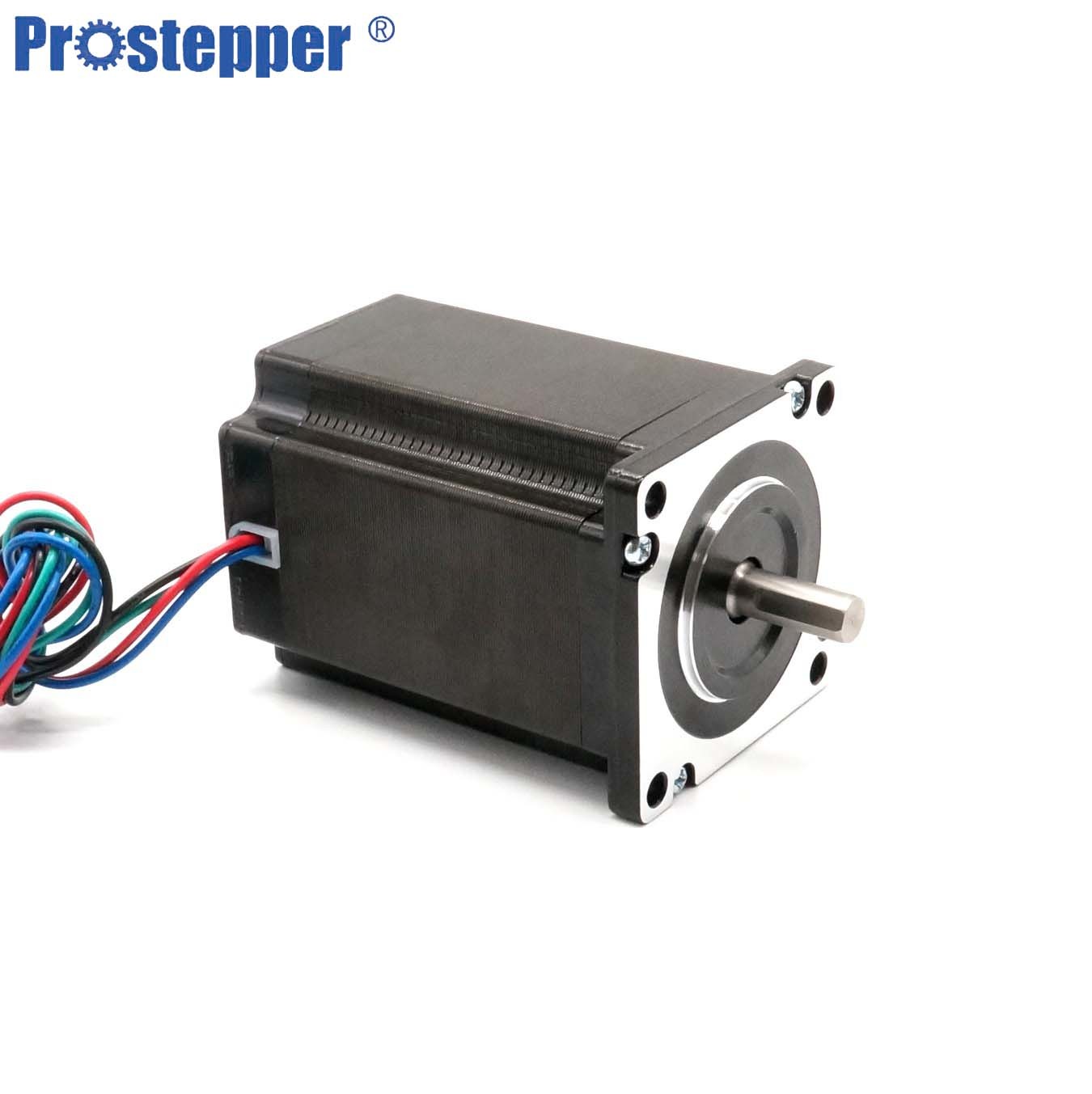

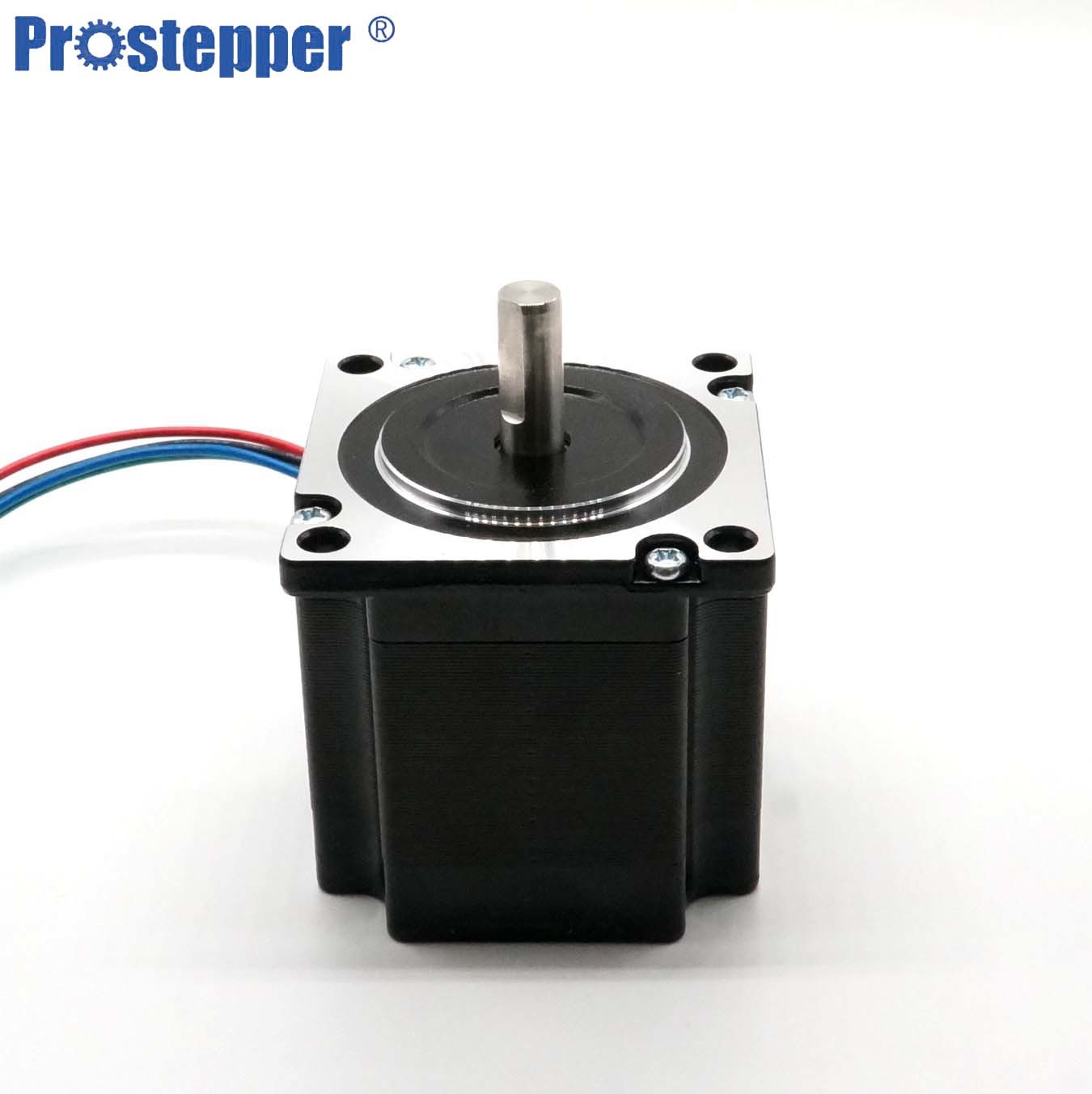

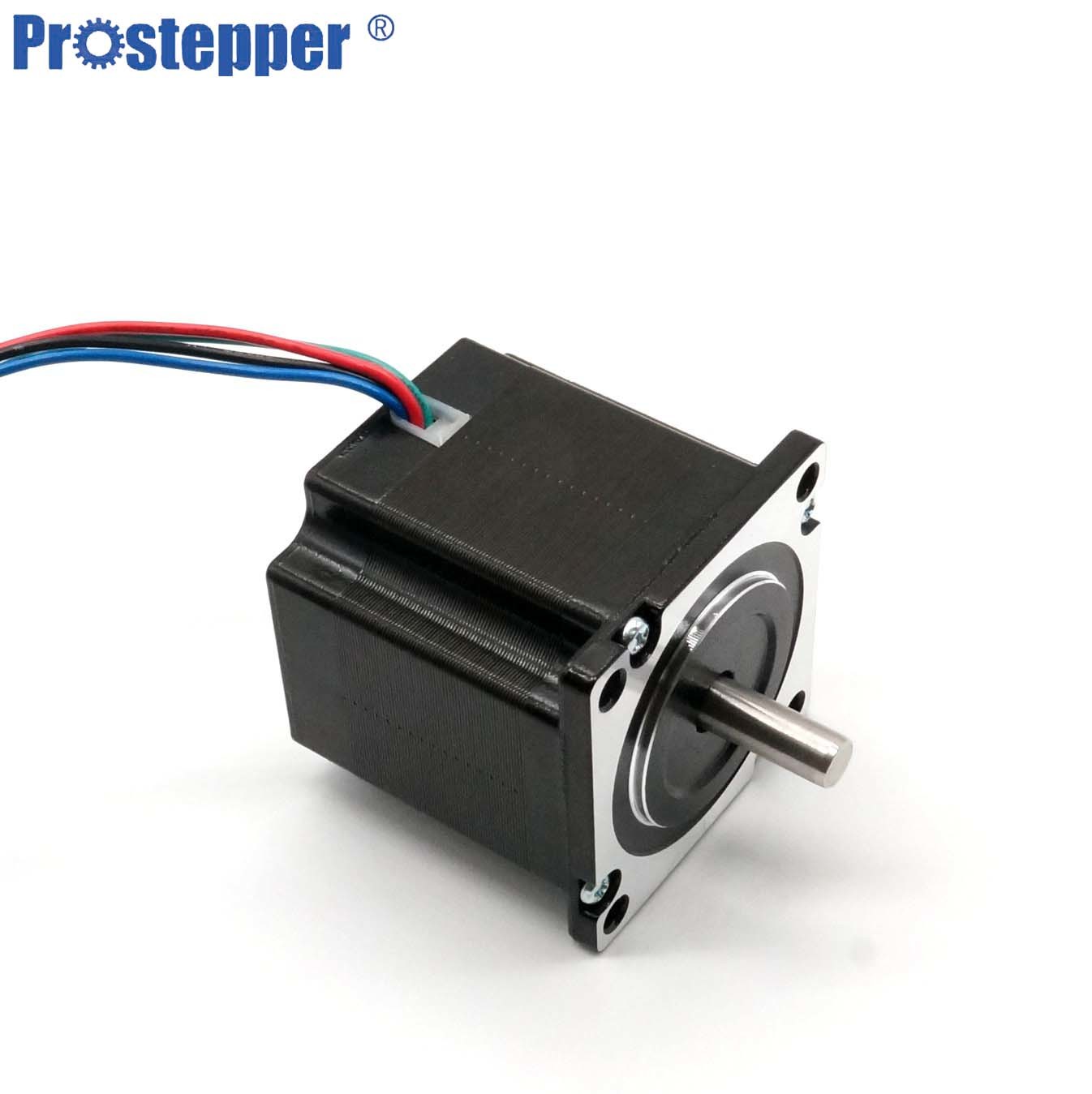

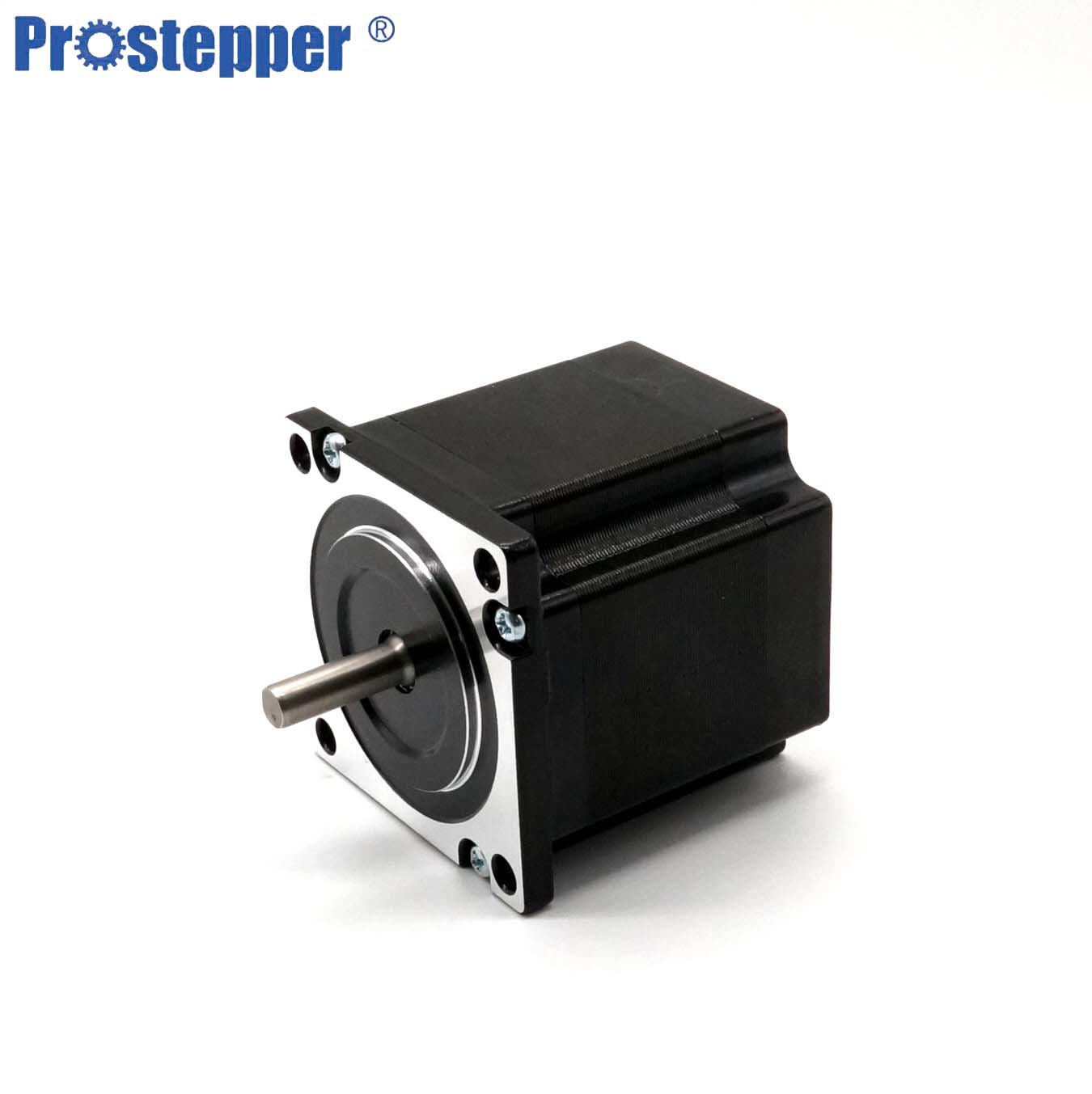

Nema24 2-fazowy 60mm 1,5 Nm moment trzymający silnik krokowy z czarnego drutu do sprzętu medycznego
Specyfikacja:
NEMA 8,11,14,17,23,24, 34, 42, 52 Silnik krokowy i sterownik z CE, RoHS, OEM
2-fazowy silnik krokowy, silnik krokowy, silnik krokowy
Profesjonalny producent silników krokowych, posiada NEMA8, NEMA11.NEMA14, NEMA17, NEMA23, NEMA34, NEMA42.
1,8 stopnia, 0,9 stopnia.Pojedynczy wał i podwójny wał
Ogólne specyfikacje
| Specyfikacja | Charakterystyka silnika | |
| Klasa izolacji | Klasa B130°C | |
| Dokładność kąta kroku | ±0,09° | |
| Wytrzymać napięcie | AC500V (jedna minuta) | |
| Rezystancja izolacji | 100MQ MIN.500VDC | |
| Wzrost temperatury | 80*C MAX | |
| Gra promieniowa | Maks. 0,025 mm(Wsad 450g) | |
| Luz osiowy | Maks. 0,075 mm(Wsad 950g) | |
| Temperatura | -10~+50°C (bez kondensacji) | |
| Środowisko działania | Wilgotność | 85% wilgotności względnej maks.(Bez kondensacji) |
| Średni | Brak korozyjnego gazu lub pyłu.Nie w bezpośrednim kontakcie z wodą, olejem itp. | |
| Środowisko przechowywania | Temperatura | 0~+50°C (bez kondensacji) |
| Wilgotność | 85% wilgotności względnej maks.(Bez kondensacji) | |
| Życie | 5000 godzin MIN. | |
Obciążenie promieniowe i obciążenie osiowe
| Rozmiar silnika | Średnica wału (mm) | Obciążenie promieniowe (N) | Obciążenie osiowe (N) | ||||||
| Odległość od powierzchni montażowej (mm) | |||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 35 | |||
| NEMA8 | 4 | 15 | 12 | — | 3 | ||||
| NEMA 11 | 5 | 50 | 35 | 25 | — | 5 | |||
| NEMA 14 | 5 | 50 | 35 | 25 | 20 | — | — | — | 10 |
| NEMA 17 | 5 | 50 | 35 | 25 | 20 | — | — | 15 | |
| NEMA 23 | 8 | 270 | 180 | 130 | 100 | 90 | — | 20 | |
| NEMA 24 | 8 | 200 | 135 | 100 | 82 | 58 | — | — | 30 |
| NEMA 34 | 14 | 620 | 550 | 480 | 390 | 340 | 290 | 260 | 60 |
Specyfikacja:
| Model | PST60H256-4L40 |
| Moment trzymania | 1,5 Nm |
| Powiązany prąd A/faza | 4 |
| Rezystancja Ω/faza | 0,44 |
| Indukcyjność mH/faza | 1,1 |
| Bezwładność g.cm2 | 340 |
| Waga (kg | 0,8 |
| Długość mm | 56 |
| Połączenie | L |
Wymiary rysunku (jednostka=mm)
Proszę zauważyć, że zarys przedstawia silnik dwuwałowy.
Silnik jednowałowy nie ma niebieskiej części wału i wymiarów otworów oznaczonych *.
Powyższa krzywa prędkości/momentu obrotowego jest oparta na warunkach testowych prosteppera.Gdy zmieniają się warunki jazdy, zmienia się również dynamiczny moment obrotowy.
Powiązany prąd wskazany w specyfikacji jest wartością skuteczną, należy dostosować prąd sterownika poniżej prądu znamionowego.
Jeśli masz zdjęcia lub rysunki silnika lub masz szczegółowe specyfikacje, takie jak napięcie, prędkość, moment obrotowy, rozmiar silnika, tryb pracy silnika, wymagana żywotność i poziom hałasu itp., Nie wahaj się nas o tym powiadomić, wtedy my może polecić odpowiedni silnik na żądanie.
Po potwierdzeniu potrzebnych specyfikacji silnika wycenimy i dostarczymy fakturę proforma za próbki, po otrzymaniu płatności otrzymamy PASS z naszego działu księgowości, aby odpowiednio pobrać próbki.
Aplikacje
Służy do silnika krokowego robotów, elektrycznego silnika krokowego do sprzętu automatycznego, silnika krokowego do instrumentów medycznych, silnika krokowego do instrumentów reklamowych, silnika krokowego do oświetlenia i sprzętu audio, silnika krokowego drukarki, silnika krokowego do maszyn włókienniczych, silnika krokowego routera CNC
Cechy silnika krokowego prostepperów
1. Dokładna kontrola pozycji
Przemieszczenie kątowe silnika krokowego można precyzyjnie kontrolować za pomocą liczby impulsów elektrycznych.Dokładność kąta można kontrolować w zakresie ±0,09゜bez żadnych urządzeń sprzężenia zwrotnego.
2. Obrót do przodu/do tyłu, pauza i przytrzymanie
Obroty silnika krokowego do przodu/do tyłu mogą być sterowane przez sekwencję wejściową sterowanych impulsów elektrycznych.
W przypadku blokady silnika krokowego (uzwojenie silnika jest zasilane, nie ma polecenia zewnętrznego impulsu elektrycznego), silnik krokowy może nadal utrzymywać określoną moc wyjściową.
3. Dłuższe życie
Silnik krokowy to konstrukcja mechaniczna, która nie musi być komutowana przez szczotkę i czujnik Halla, co zmniejsza prawdopodobieństwo awarii i zwiększa żywotność silnika.Żywotność silnika krokowego zwykle zależy od żywotności łożyska.
4. Wybierz surowce od znanego dostawcy marki w Chinach lub za granicą
5. Każda część zamienna jest ściśle kontrolowana w całym procesie produkcyjnym
6. Konstrukcja zoptymalizowana pod kątem wysokiej wydajności obwodu elektromagnetycznego, zwiększając moment trzymania silnika, obniżając rosnący zakres temperatury na silniku, promując bardziej stabilną pracę silnika.
7. Rozmiar mechaniczny w 100% spełnia wymagania klientawymagania
Kontrola jakości hybrydowego silnika krokowego w całym procesie
Kontrola surowców
Kontrola zgodnie ze standardem testowania surowca lub rysunku
Monitoring i pomiar w procesie produkcyjnym
Samokontrola przetestowana przez produkcję partii QC
Sprawdzenie końcowe i wykonanie eksperymentu
Wszystkie produkty powinny być testowane przez profesjonalny sprzęt
Czy możesz podać nam następujące informacje?
Jest kilka ważnych elementów: rozmiar, długość silnika krokowego, moment trzymający, napięcie, prąd itp. Po potwierdzeniu niektórych z nich i poinformowaniu nas, możemy wysłać ci odpowiedni.
Możesz przesłać nam model, którego używasz, a my pomożemy Ci znaleźć najbardziej odpowiedni.
Co możemy dla ciebie zrobić ?
Mamy zaszczyt zaoferować Państwu próbki do kontroli jakości.
Roczna gwarancja i dożywotnia naprawa.
Prostepper zapewnia również OEM i ODM dla wielu firm BRAND-NAME.
Zapraszamy do zadania problemu dotyczącego silnika krokowego, mamy nadzieję, że zapewnimy ci najlepszą obsługę.
